EXFO OTDR设置分析检测阈值FTB-720C-Q1

设置以下分析检测阈值可以优化事件检测功能：

 接头损耗阈值：显示或隐藏小型非反射事件。

 接头损耗检测阈值：检测链路上的分光器。分光器是无源光纤耦合器，用于将一根光纤中的光分成多条光纤通道。分光器损耗阈值必须小于光纤末端阈值且大于接头损耗阈值。默认情况下未选中此阈值。

注意： 使用标准 OTDR 时，如果在将跨段起点后面检测到的第一个事件和在跨段终点前面检测到的最后一个事件的损耗值高于分光器检测阈值，则这两个事件将被设置为分光器。

如果您使用的是 MAX/FTBx-740C 模块，并且将分光器检测阈值应用于数据采集，则应用程序的算法会首先检测耦合器。

 反射率阈值：用于隐藏噪声引起的假反射事件、将无危害的反射事件转换成损耗事件或者检测可能危害网络和其他光纤设备的反射事件。

 光纤末端阈值：用在出现严重事件损耗（例如，可能危及网络信号传输的事件出现时）时，立即停止分析。

如果更改了当前测量的光纤末端检测阈值，应用程序会自动将跨段终点位置重置到新光纤末端位置。

注意： 如果您使用的是 MAX/FTBx-740C 模块，光纤末端阈值默认设置为 15 dB。

注意： 更改当前曲线的检测阈值会导致应用程序重新分析曲线。所有手动更改的值将丢失。

设置阈值有助于忽略已知测量值较小的事件，或者确保检测到所有事件（即使测量值非常小的事件）。

以下示例说明不同的接头损耗阈值如何影响显示的事件数量（尤其是接头等引起的小型非反射事件）。图中的三条曲线分别对应三种阈值设置。

 阈值为 0.05 dB当阈值设置为 0.05 dB 时，两个接头处各显示一个事件。

 阈值为 0.1 dB当阈值设置为 0.1 dB 时，第二个接头的损耗小于 0.1 dB，因此，仅显示第一个接头。

 阈值为 0.15 dB当阈值设置为 0.15 dB，两个接头的损耗均小于 0.15 dB，因此，这两个接头都不显示。

应用程序会将阈值保存到测量结果文件中。因此，即使在其他设备上打开测量结果文件，也可以查看这些阈值。

若要设置分析检测阈值：

1. 在“主菜单”中，轻击“测试配置”。

2. 在“应用到”列表中，选择“下次数据采集”。

3. 在“测试配置”窗口中，打开“链路定义”选项卡。

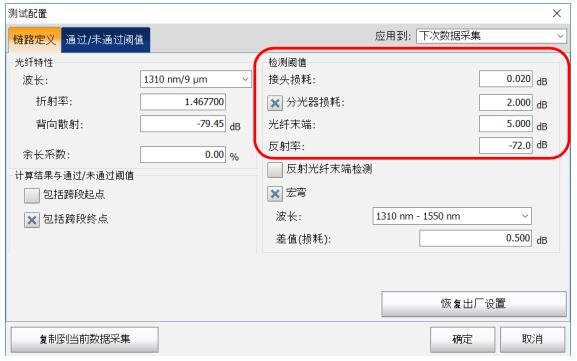

4. 在“检测阈值”下，根据需要输入各参数的值。或如果要将所有参数恢复为默认值，轻击“恢复出厂设置”按钮。

5. 要将测试配置信息应用到当前数据采集，执行以下操作：5a. 轻击“复制到当前数据采集”按钮。

5b. 应用程序显示提示消息时，轻击“是”。

注意： 这样，“链路定义”和“通过/ 未通过阈值”选项卡中的信息将复制到当前数据采集。

6. 轻击“确定”返回主窗口。对分析检测阈值所做的更改将应用于所有新曲线。
