福禄克Onetouch AT与OPVXG如何进行环路检测？

环路问题是很多网络工程师面临的比较痛苦的问题，尤其当出现大型网络时候，难免因为私接交换机等原因，造成环路，导致网络瘫痪或者宕机。那么如何去避免和发现环路问题呢？

我们先来了解什么是环路。环路即交换机下接网络形成环的拓扑结构，环路会造成内网广播风暴，会消耗交换机大量的CPU和线路带宽，严重时甚至可以造成设备死机，网络瘫痪。

环路检测即交换机通过周期性的发送广播数据包（具有特定字段），并且检测其他端口的数据包，如果收到该检测广播包，可以说明形成环路。交换机会启动环路预警和消除机制，防止形成内网广播风暴。

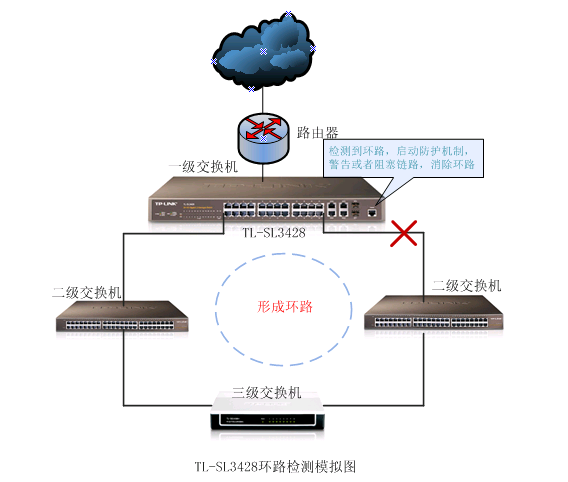

拓扑A:

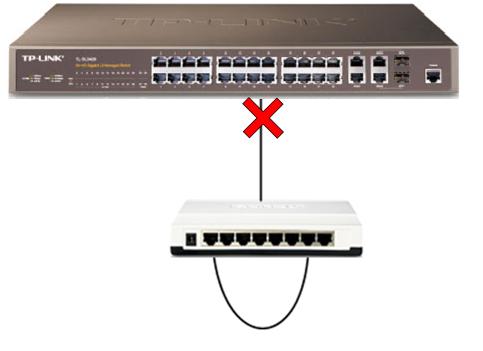

拓扑B：

方法一：如果您的交换具备环路检测功能那么问题就容易解决了；例如：某公司使用TL-SL3428交换机作为主交换机，下接多台非管理型交换机，由于网络比较庞大，容易形成环路，仅靠管理员维护检测以实现，需要开启环路检测，并且自动实现阻塞环路，提供预警。1、二层交换>>环路检测 启用环路检测功能，设置环路监测间隔、自动回复时间、页面刷新时间等，具体数值可根据需要设置。2、二层交换>>环路检测 配置各个端口的状态、处理模式、恢复模式。设置完之后，点击提交保存。至此，该设备的环路检测功能已经配置完毕。交换机的环路检测功能可以及时有效地发现形成的环路，并且启动相应的处理模式和恢复模式，从而预防由于形成环路造成的广播风暴，可以动态监测各端口状态，为网络管理提供了更方便的工具。

方法二：如果您公司的交换机没有具备环路检测功能的，那么你如何知道线路是否有回环呢？利用福禄克Onetouch AT系列中的1T-1000、1T-2000、1T-3000或者Optiview XG中的OPVXG等产品都可以实现，以上福禄克产品具备数据包统计功能。那我们通过交换机一个端口把福禄克设备接上交换机，通过分析广播包的数量，来查看是否网络有环路的存在。如果您还不是很清楚请联系连讯达工程师。
