福禄克NTS2-PRO，NTS2-VOIP，NTS2-NSKIT绝版资料

发布日期：2015年03月06日   浏览次数：11次   编辑：深圳连讯

概览

• NetProve ?诊断? 快速定位设备和应用连通性问题
• 在线千兆可见性? 以在线方式深入洞察交换机、PC、IP 电话和其他设备之间的 10/100/Gig 链路，快速解决和记录网络问题
• NetSecure ?监控和验证? 利用端口监控识别间谍软件、恶意软件和病毒；利用 802.1X 日志解决验证问题
• VoIP 故障排除? 在线连接，深入洞察 VoIP 呼叫，快速诊断 IP 电话启动、通话控制问题，并测量关键性的呼叫质量指标
• PoE 测量? 验证 PoE 系统准备状态，排除 PoE 设备故障
• 发现可用网络资源? 查看活动服务器、路由器和打印机提供的 MAC 地址和 IP 地址、子网以及相关服务
• IntelliTone? 数字信号发生器? 快速、安全地定位在运行网络中的电缆

产品功能

排除网络连接问题，是一项非常困难且耗时的任务。如果缺少正确的工具，网络技术人员可能要浪费数小时时间，不停试验和不断猜测，方能隔离故障。

Fluke Networks 利用 NetTool Series II Inline Network Tester，彻底结束了这种盲目猜测做法。NetTool 在一个掌上工具中集成了 NetProve 诊断、在线千兆可见性、VoIP 电话和 PC 配置测试功能，等于为您装配了快速解决最高难度连接问题所需的一切工具。此外，利用 NetSecure 选件，您就有能力识别基于端口的安全威胁并在 802.1X 环境中维持用户连接。

适合工作需求的正确工具

因为世界上没有两个网络是完全相同的，所以 Fluke Networks 提供多种 NetTool 型号和选件，以满足您的个别需求，实现 NetTool 投资的价值最大化。我们提供从最高端的 NetTool Series II Network Service Kit 到初级型 NetTool 10/100 的多种产品，您可以从中找到同时满足您的网络故障排除要求和预算的 NetTool 型号。

特点：

1、NetSecure 监控和验证

网络安全威胁和威胁抵御措施严重影响了您维持一线连接的能力，并且这种影响在不断加大。NetSecure 选件可让您识别基于端口的安全威胁，并解决受 802.1X 保护的环境中的连接问题。

恶意软件、间谍软件和病毒形成的流量可以降低用户 PC 性能，更不用说它还会威胁网络的完整性。NetSecure 的端口监控器功能可让您对 NetTool 进行配置，以区分预期端口流量和意外端口流量。使用 NetConnect 软件轻松添加和删除预期端口。在故障排除期间，NetTool 将自动识别并标记意外流量。

从 NetConnect 软件加载预期端口列表。

查看 IP 地址、端口号、协议、帧类型、帧数、预期端口或意外端口的流量大小。

802.1X 迅速成为用于保护网络免受未经授权用户和恶意设备危害的首选验证协议。NetSecure 可以为 802.1X 的部署前验证和部署后故障排除提供帮助。在部署期间，可以将企业 802.1X 设置加载到 NetTool 中。之后，NetTool 会模拟网络上的客户端，利用已加载凭证建立连接。

模拟设备并与网络相链接，以验证 802.1X 配置设置。

在故障排除期间，可以利用 802.1X 日志对 PC 和网络间的验证过程进行在线监控。屏幕上会显示所有通信，并会识别故障区域。使用 NetSecure，您可以快速发现用户验证问题的根本原因，而不会在耗时的试验和错误上浪费精力。

在验证过程中在线查看通信。

在验证过程中确定故障原因。

2、报告功能

通过 NetTool 的报告功能，您可以下载包括识别网络资源和 PC 配置在内的各种测试结果，并与整个小组进行分享。

当作为小组成员从事工作，或需要将问题提交给更有经验的故障排除专家时，这一网络文档特别有用。

点击这里查看网络报告样本。

要查看该报告，您需要安装最新版本的 Adobe? Acrobat Reader。单击此处下载。这些材料均为 Adobe PDF 格式。

3、在线功能

在线功能可缩短测试时间并少走弯路

NetTool II 系列是目前唯一的手持式故障排除工具，它可提供对 10、100 和 Gigabit链路的在线可见性，以便查看网络和终端设备（如 PC、VoIP 电话、接入点和安全摄像头等）之间的实际流量。通过分析网络设备会话，您能够查看详细的配置信息，以便排除兼容性和连接性问题。

通过在终端设备（本例中为 PC）和网络之间在线连接该设备，可查看报告和实际双工设置、协议速度以及链路配置等信息。

然后，可通过显示的 PC 网络地址、所用服务器和 VLAN id 以及 CDP 信息，查看 PC 到网络的会话。

此外，还可查看 PC 的配置情况，包括：MAC 地址和 IP 地址，服务器（DHCP、电子邮件、HTTP 和 DNS）以及使用的路由器和打印机等。

VoIP 选项可提供 IP 电话测试和故障排除功能。

4、VoIP 测试和故障排除

现在，网络技术人员拥有了可以从网络边缘测试 VoIP 网络的工具。NetTool 在线 VoIP 测试仪为一线技术人员提供强大的在线测试能力，帮助您监测边缘 VoIP 服务。

启动日志显示关键启动事件，如 DHCP 地址请求、呼叫服务器和网关的 DNS 查找、操作文件下载以及呼叫服务器注册等。NetTool VoIP 可支持全面的 IP 电话启动过程故障诊断，包括结构化线缆、跳线的物理层测试、交换机端口配置、VLAN 和 PoE 电压等。

VoIP 日志显示呼叫控制事件，QoS 配置和呼叫质量指标。该日志记录呼叫设置、配置和呼叫过程中断等信息。在呼叫进行时，将显示 RTP 配置，其中包括 IP 地址、使用的端口、VLAN 优先级或 Diff Serv 和编码解码器等。一旦呼叫结束后，日志将显示 RTP 质量指标如抖动和丢包等。

VoIP 监视器功能可测量 RTP 流并显示帧数、帧丢失数、乱序帧数和抖动，帮助跟踪呼叫质量。此外，该监视器还可显示 RTCP 端点信息，如抖动和丢包等。此外，还可提供呼叫过程中电话和网络两侧的统计信息。

用户只需在 IP 电话和网络之间连接该设备，即可查看 VoIP 呼叫，并能解决众多问题，而无需用到协议分析仪。您可用它来诊断电话启动、通话控制问题，并测量关键性呼叫质量指标。NetTool 可以与采用 SIP、SCCP 或 H.323 呼叫控制协议的 IP 电话兼容。

VoIP 选件测试配置

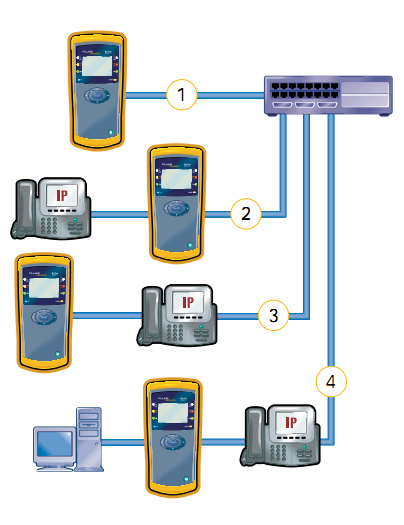

下图所示的四种测试位置，可在 VoIP 网络边缘提供测试、监控和故障排除功能，从而支持整个 VoIP 生命周期：安装电话前、安装电话后以及部署 NetTool 设备后。

1. NetTool – 交换机
2. IP 电话 – NetTool – 交换机
3. NetTool – IP 电话 – 交换机
4. PC – NetTool – IP 电话 – 交换机

5、PoE 性能测试和故障排除

在部署 PoE 服务或安装供电设备之前，需要对以太网供电 (PoE) 链路特性进行充分分析。通过检验 PoE 线对、线路电压和电流，以确保成功的部署。在 PD 和 PSE 之间在线放入 NetTool，以诊断和排除 PoE 链路配置问题。

6、NetTool 选购指南

适合工作需求的正确工具

世界上没有两个网络是完全相同的，因此我们针对不同的网络提供了多种 NetTool 型号来满足您的个别需求，从而使您在 NetTool 上的投资价值最大化。我们提供从最高端的 NetTool Series II Network Service Kit 到初级型 NetTool 10/100 的多种产品，您可以从中找到同时满足您的网络故障排除要求和预算的 NetTool 型号。

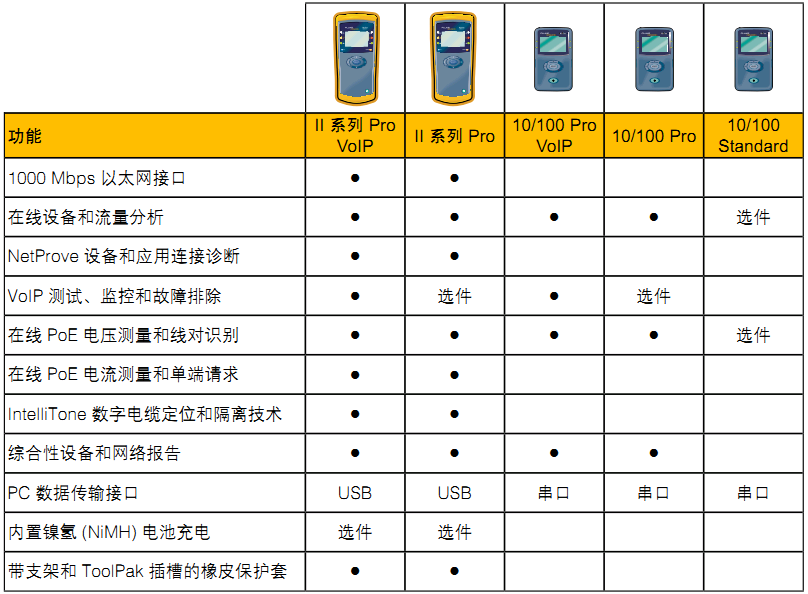

所有 NetTool 型号均具有自动测试功能，可排除布线基础设置故障，并测试实时以太网络。各型号之间的公有功能包括：电缆测试、问题日志、协议发现、设备和服务发现以及链路配置和健康状况的可见性。我们提供了多种型号以满足您的测试和预算需求。下表列出了各型号 NetTool 产品之间的主要差别。

7、通过 NetProve 快速定位连接和应用响应问题



通过 NetProve 自动诊断功能，能以前所未有的速度验证、定位和记录网络连接和应用端口响应问题。 如果您收到用户抱怨网络应用速度太慢的投诉，就可以通过 NetTool II 系列，查看关键网络设备和服务连接情况，并快速确定是不是真的出现了网络故障。如果网络出现故障，NetProve 将隔离问题源，以便您能快速进行修复。如果不属于网络问题，NetProve 将确定响应较慢的应用端口，这样，您就可分配相应的资源以解决问题。这种解决连接和应用响应问题的革新性方式，比传统方法至少快四倍，因而能提高工作效率和用户满意度。

此外，NetProve 还可改进工作流以提高 IT 人员的工作效率，只需简单地创建多个目录来代表不同网段。这样，您就可在数分钟内完成验证多达 100 个企业关键设备和服务的连接状态。

您可通过 NetProve 创建 1 到 10 个目录来代表您的不同网段，并可按服务器、设备、应用、工作组和/或站点进行组织。

NetProve 可帮助您快速找出问题源，在本例中，除了 010.248.001.129 外，所有预定义的关键设备和服务都得以通过。

8、在实时网络中确定电缆位置

IntelliTone 的数字信号可帮助您方便地找到隐藏在地板、天花板、墙壁和线束中的电缆。这一突破性数字技术，配合?IntelliTone 探头（选件），可安全、高效地确定在运行网络中的电缆位置，即使是在交换机处端接。

为什么选择数字信号？IntelliTone 数字信号采用高频率，匹配线缆设备按照设计传送的较高频率数据。这样，该音频就能够抑制以太网交换机的干扰数据信号和侵入性的低频端接。通过 IntelliTone 探头，工作人员可在安装、故障排除以及移动、增加和更改期间快速定位正确的电缆。IntelliTone 探头可通过音频和 LED 直观指示灯清楚地确定该数字信号，帮助您从线束或配线板中快速隔离出正确的电缆 — 使电缆位置不再混淆。

数字音频发生器也很有帮助，它可以显示电缆接线图，而且在定位电缆后检查短路、开路和错线。? IntelliTone 探头具有 RJ45 输入端口和线对图功能，可直接插入配线板或墙上端口。

9、最少的培训，最高的使用效率

网络万用表如此之容易使用，甚至无经验的网管人员都可以在最短的培训之后迅速使用
