新上市的OptiFiber® Pro HDR提供三种新的单模光纤测试模块(均具有APC端口和可拆卸的SC端口适配器，便于切换至其他类型的端口，如LC等)

• OFP-200-S-MOD

  (1310/1550nm), 1310/1550双波长OTDR模块

• OFP-200-S1490-MOD

  (1310/1490/1550nm), 1310/1490/1550三波长OTDR模块

• OFP-200-S1625-MOD

  (1310/1550/1625nm), 1310/1550/1625三波长OTDR模块

上述模块可兼容所有OptiFiber Pro或Versiv 2型号，并支持OSP室外光纤布线应用中最常用的单模光纤工作波长。例如，光纤到户(FTTH)采用单根光纤，使用1310nm波长进行上行数据传输，使用1490nm进行下行数据传输，使用1550nm传输电视信号。由于1625 nm通常不用于传输，因此可以用此波长来进行故障诊断定位和排除，从而不会干扰正在工作中的PON网络。由于1550/1625 nm波长比1310/1490nm更长，因此对光纤弯曲更敏感，使得这两种波长被用来帮助查找光缆安装时的过度弯曲(锐弯)故障。(稍后将对此进行详细介绍。)

无源光纤网络(PON)利用分光器连接多个终端设备。大多数情况下，分光器将信号n等分(其中n是2的幂，即 n=2^x)，理论上分光后得到的每路信号的功率是原光信号功率的1/n。因此，对于1:16这种分光器来说，每路信号的光功率是原始信号的1/16。例如，进入该分光器的-10 dBm光信号将被均分为16路信号，每个信号的强度变成-22 dBm。实际上，信号每次减半(一分二)都会导致信号强度降低3 dB，在分光过程中存在一些附加损耗，因此信号强度的实际下降值要稍大一些(参见表格右列的最大可接受值)。

如果对大分光比(1:128)的分光器进行测试，则输入信号与输出信号之间存在巨大损耗(接近30 dB)。这种巨大的插入损耗对OTDR的测试分析来说是一项挑战，例如早期的OptiFiber Pro模块，它是专为典型数据中心的短距离和小死区而设计OTDR。其动态范围为30 dB，由于从1:128分光器反射回来的光信号太小，该OTDR无法真正发现光纤中的任何OTDR异常事件。

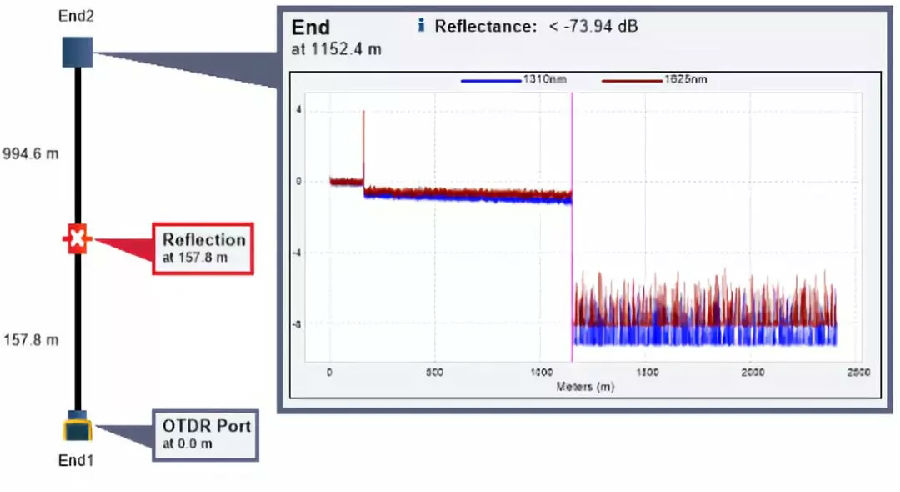

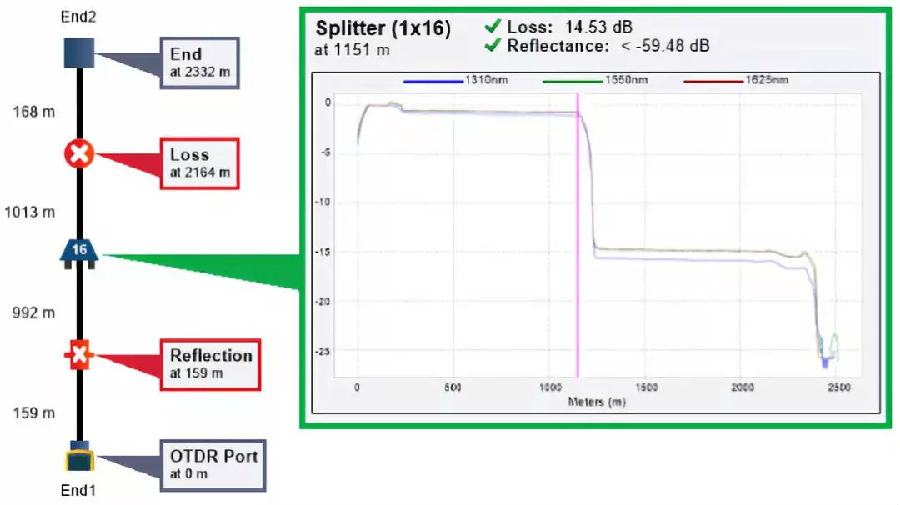

而这就是高动态范围模块(OptiFiber Pro HDR)采用40 dB或更高动态范围的原因，它使得OTDR能够检测到分光器之后的实际光纤异常事件。在下面的示例中，图一的OTDR因为动态范围小无法真正显示光纤在1152米之后的OTDR曲线(因此假设光纤在此处终结) – 而实际上光纤在此处并未终结。图二的OTDR由于是大动态范围(HDR)的OTDR(注意OTDR曲线纵轴数值标记)，因此可以看到光纤在1151米处的事件及其后续的OTDR曲线(虽然此处光测试回波信号的强度降低了13dB——差不多相当于一个1:16分光器的损耗)。

图一

图二

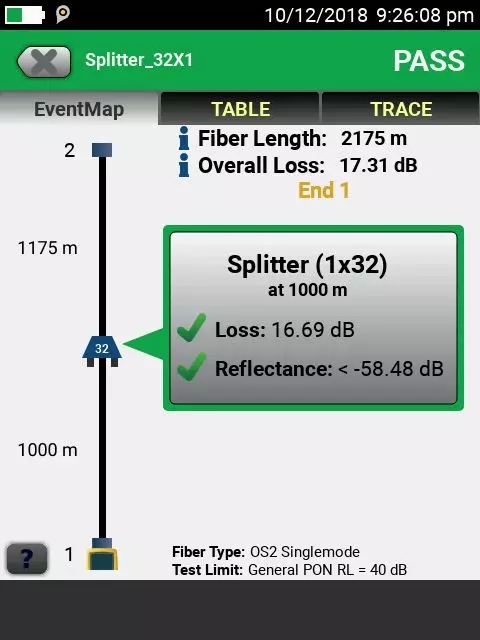

现在，您可以通过分析OTDR迹线来吸引朋友的眼球，但OptiFiber Pro v6.0以上版本的用户可能会对其中的EventMap™“事件图”爱不释手，该事件图化繁为简，能帮您发现并“傻瓜式”解读和呈现OTDR曲线中的异常事件，还能提供光缆中各种实际事件测试结果的列表(TABLE)。新的OptiFiber Pro HDR模块延续了这一传统功能，能够以简单图形显示分光器，如图所示。这可以加快测试工作的速度，如果您想在同事面前秀一下OTDR曲线的结果分析技能，只需触摸显示屏上的TRACE(迹线，即OTDR测试曲线)标签，即可立即切换至该视图。

新的OptiFiber Pro HDR还具有Auto PON(自动PON)检测模式，它先初步分析光纤，然后自动设置脉宽和测试时间的平均值，以提供最佳测试结果的视图给用户。在此处，您还可以随时利用专业知识来调整这些测试设置数值，以期获得更精细、更有针对性的测试结果。我们将在下一次微信中介绍这一“随时调测”设置功能。

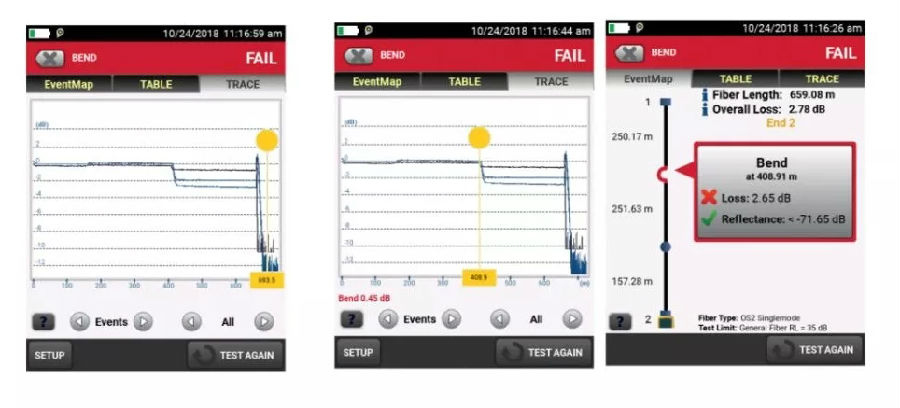

前面提到，较长波长的光对光纤弯曲更为敏感。以下图中的OptiFiber Pro迹线为例。测试结果显示在1625nm波长的光纤的损耗明显大于1310nm或1550波长的的损耗 – 正常的光纤是不会出现这样的异常结果的 – 说明此处是一个“锐弯”而不是熔接点。(对于实际产品，您可以利用显示屏右下角的左右箭头来逐步浏览各个波长的OTDR迹线) 以前，OTDR资深专家可以告诉您这一点可能是锐弯，但现在OptiFiber Pro在显示屏右下方也具有相同提示功能 –  看来有些专家不能再靠这个挣钱了！
