OM3和OM4有何不同?

发布日期:2016年11月29日   浏览次数:12次   编辑:深圳连讯

OM3OM4有何不同?

OM3与OM4光纤区别

OM3和OM4多模光纤是局域网中常用的两种光纤——通常用于电信机房之间以及数据中心主网与存储区域网络(SAN)交换机之间的骨干网布线。

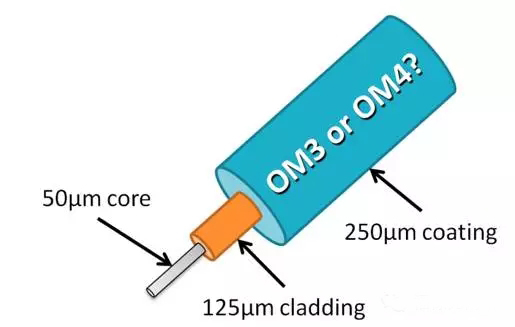

这两种类型的光纤都是激光优化的50/125多模光纤,也就是两者的纤芯直径均为50 ?m,包层直径为125 ?m,经过特殊包覆,防止纤芯漏光。这两种光纤使用相同的连接器、相同的端接和相同的收发器——垂直腔面发射激光器(VCSEL),发射波长为850 nm的红外光。

由于两者非常相似,并且制造商一般采用相同的浅绿色电缆插头和连接器,很难区分这两种光纤类型。但也有一些差异值得注意。在本次的“电缆测试101问”中,我们对此进行略微深入的探讨。





纤芯的能力决定一切!

OM3和OM4多模光纤的主要区别在于纤芯的内部构造。光纤链路要想正常工作,VCSEL收发器发射的光必须具有足够大的功率,能够到达另一端的接收器。有两个参数指标影响这一性能——光衰减和模式色散。

衰减的单位为分贝(dB),指光信号从A点传输到B点时的功率损耗,这种损耗是由于连接器、接头以及电缆长度造成的。模式色散指光信号沿光纤传输时的模式扩散程度。如果不同模式光的扩散程度太严重,另一端的接收器将难以对信号进行解码。

模式色散用于确定光纤的模式带宽。模式带宽以MHz·km为单位表示,仅限于实验室测试,表示光纤在特定距离内传输特定量信息的能力。注意——这里很容易引起混淆。模式色散越高,模式带宽越低;模式色散越低,模式带宽越高,传输的信息量越大。

OM3和OM4多模光纤之间的真实区别是OM4具有较高的模式带宽——4700 MHz·km,而OM3光纤为2000 MHz·km。这意味着OM4光纤在相同的距离内可传输更多的信息。




更多
