福禄克Fluke OneTouch AT 网络助手(1T-1000,1T-1500,1T-2000,1T-3000)

发布时间: 2012-06-12 15:50 来源: 摘自网络浏览次数: 68 字号: 大中小

产品相关参数

产品型号：1t-1000|1T-2000|1T-3000
品牌厂家：FLUKE/福禄克
配件型号：1T-2000-MOD|1T-3000-MOD
产品视频：在线视频
手册下载：用户手册/操作手册/说明书
软件下载：本产品通过浏览器导出报告
全国统一报价热线：0755-83999818

产品描述相关产品在线咨询

福禄克Fluke OneTouch AT(1T-1000,1T-1500,1T-2000,1T-3000)一体化千兆以太网问题诊断器，用于铜、光纤和 Wi-Fi 网络。

通过线缆、有线和 Wi-Fi 基础架构，排除来自客户端连接、到本地托管的关键网络服务、公用与私用云之内的网络性能故障
利用为您的网络、服务和应用程序定制的标准化测试脚本，任何人都会成为故障排除专家
拥有一键式自动测试和直观的用户界面，几秒钟内就可获得答案
独特的 Veri-Fi? 测试，证明您的 Wi-Fi 网络是否以最佳性能运行
使用内置的铜/光纤过滤分路器 (TAP)，通过捕获客户端和网络之间的数据包，解决复杂的网络和应用程序问题
通过 web 浏览器远程控制 OneTouch AT，可与同事协作并扩展故障排除的有效范围

一体化：只需一个工具综合铜缆、光纤和 Wi-Fi 故障排除解决方案即可解决各种问题
快速：包含通过/失败分析的一键自动测试可在一分钟左右识别大多数常见问题
简单：标准化的网络故障处理和性能验证帮助不同水平的技术人员信心十足地解决更多问题
完整：综合性能客户端视图有利于隔离问题根源，从物理层到网络再到服务器托管应用程序
云：基于云的自动化结果趋势和性能分析可以利用联网设备在浏览器上随时随地排除间歇性客户端问题的网络故障
发现：自动化有线和 Wi-Fi 搜索及分析功能提供连接设备、关键设备属性以及问题的详细信息
性能：测量到对等点或反射器的端对端 L2/L3 有线和 Wi-Fi 路径性能，以验证和记录链路就绪情况和 SLA 符合性
VoIP：在线 VoIP 呼叫监控和综合登录实时简化桌面 VoIP 问题的故障排除，而无需分路器或交换机镜像端口
捕获：有线、Wi-Fi、VoIP 和自动测试数据包捕获功能提高合作效率并简化最复杂问题的上报程序
Versiv 测试平台：随着测试需求的增加，通过增加新的模块扩展了测试功能

福禄克Fluke OneTouch AT(1T-1000,1T-1500,1T-2000,1T-3000)概述

OneTouch ?AT Network Assistant网络分析仪是一种用于铜缆、光纤以及 Wi-Fi 网络的一体化千兆以太网故障诊断工具。可从客户角度查看网络性能，因此可以快速解决问题，按时完成部署项目。

由于大多数问题需要一个小时或更长时间来解决，致使整个企业的终端用户工作效率受到影响。 OneTouch AT 通过精简的三步法，大大减少排除故障的时间：

独特的自动测试取代了多种工具和耗时达一小时的故障排除时间 – 成功/失败分析可从终端用户的角度立即识别大多数常见问题。
使用一组强大的网络性能测定（可通过图形触摸屏界面访问）来诊断有线和 Wi-Fi 网络故障。
由于 40% 的问题牵涉多个组织，因此通过简单的网络远程界面和易用的在线数据包捕获功能可增强团队合作。

通过改善流程中的每一步，对于过去需要一个月排除的问题，使用 OneTouch AT 现在可以节省几乎一个星期。 OneTouch AT 使您的企业中的每一个人—从技术新手到经验丰富的专家—都成为极其高效的问题解决能手。

“我们是小团队，经常在途中奔波，不可能总是随身携带网络故障排除的每一样工具。这是我试用 OneTouch AT 之前的想法。试用后，我觉得它太“神奇”了 – 它包括了从基本线缆测试到有线、无线和光纤的整体网络性能测试，应有尽有。因此，不论我们遇到什么问题，都能沉着应对。” – Tony Peffley，Elkhart County 的系统/网络管理员

福禄克自动测试视频

福禄克Fluke OneTouch AT(1T-1000,1T-1500,1T-2000,1T-2000,1T-3000)产品特性

于铜、光纤和 Wi-Fi 测试的集成 Ethernet 测试仪

OneTouch 整合了 2 个 10/100/1000 Mbps RJ-45 Ethernet 测试端口，2 个 100/1000 Mbps SFP 光纤收发器端口和 1 个内置 802.11 a/b/g/n 双波段收音机。可同时测试您的有线以太网和无线 Wi-Fi 网络，并利用并行测试结果轻松进行性能对比。

Wi-Fi 基础架构分析

确保您的无线局域网配置正确，并按设计运行。找到最近的接入点。验证通道、安全类型、传输速率和信号、以及噪声级。确定您的 DHCP 和 DNS 服务器的性能问题，并横向对比无线和有线结果。查找网关和连接到 WLAN 的设备。

从客户角度查看网络性能

多数网络故障来自于客户设备连接到网络的位置—此设备可能是 PC、IP 电话、打印机、POS 终端、工业设备控制器或医疗成像仪。常见问题包括“不工作”、“不能连接”、“文件无法访问”、“应用程序无响应”和“网速缓慢”。 OneTouch 可帮助您诊断这些问题，或者证明问题并非由网络造成 — 通过模拟客户端设备，并评估网络性能。

础架构到应用程序的测试

网络问题的原因可能比较隐蔽。 OneTouch AT 可通过测定并分析主要网络组件的性能来确定问题的根源：网络布线、以太网 (PoE) 供电、与最近交换机的连接、与最近接入点的连接，以及关键网络服务和基于服务器应用程序的性能。

可自行配置的用于标准化测试的配置文件

使用直观触摸界面创建针对您的网络、服务和应用程序的测试配置文件或测试脚本。创建只有几个测试的简单配置文件，或者包含几十个测试的高级配置文件。您可以建立配置文件，以包容不同类型的用户、设备、地点或技术。配置文件一旦创建，即可保存，以便日后快速轻松重新使用。创建标准化配置文件库，以提高网络支持人员的故障诊断专业技巧，并建立更快、更有效进行故障诊断的最佳规范。

自动化的一键式故障诊断

1 小时测试时间仅需 1 分钟完成

使用一键式 AutoTest 自动测试配置文件中定义的所有事项。由于 AutoTest 测试从物理层开始，经过有线和无线基础架构，直到网络服务和应用程序，所以正在测试的网络元件旁边会出现清晰的通过/失败指示器。各网络元件 — 电缆、交换机、接入点、服务、应用程序、Wi-Fi 通讯频带，均以图形的形式表现。最高级的通过/失败指示器提供一目了然的整体状态。点击图标可获取性能详细信息。

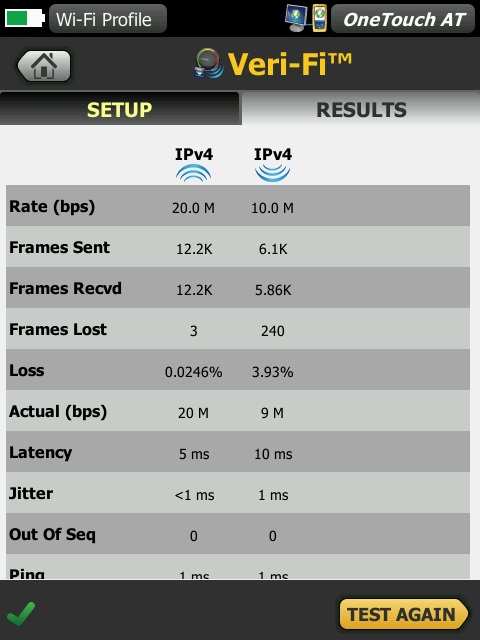

Veri-Fi： Wi-Fi 操作性能测试

独特的 Veri-Fi 测试，可在 OneTouch AT网络测试仪的有线和无线连接之间发送测试流量，通过 3 网络基础架构，对层 1 进行全面的检验。测定吞吐量、丢失、延迟、以及在上行和下行方向速率高达 100Mbps 的抖动。

在线和单端数据包捕获

在需要使用数据包层级的视图解决网络或应用程序问题时捕获流量。通过过滤流量捕获最重要部分。将捕获文件导出到您偏好的协议分析仪中，进行解码和分析。

使用内置的在线汇聚型铜缆和光纤分路器访问在客户端与网络之间运行的流量。避免配置交换机镜像端口或安装单独的分路器的复杂性、所需的时间和成本。

远程管理

通过分享数据包捕获、截屏和 AutoTest 报告，更有效地与同事、顾问、集成商和供应商进行协作。远程控制用户界面，通过 OneTouch AT 管理端口和 web 浏览器，可远程管理文件。可将网络摄像头连接到 OneTouch AT 上，实时查看测试环境。

OneTouch AT 附加功能

铜缆和光缆测试
通过测定双绞线电缆布线图和长度，了解电缆性能。使用电缆识别器和 IntelliTone? 音频技术查找并确定电缆。测定通过光纤线缆接收的光功率。通过利用 FiberInspector? USB 视频探头查看连接器端面，检查光纤连接的清洁度。

PoE 测试
通过 TruePower? 负载测试来检查是否成功提供 PoE。测定 PoE 卸载和欠载。模拟 802.3at (PoE+) 1 – 4 级带电设备，并测定高达 25.5 瓦的功率。

有线和 Wi-Fi 连接测试
通过测试客户与最近交换机之间的连接、确定最近的交换机、插槽和端口，并监测主要交换机端口统计数据来了解客户端如何与有线基础设施连接。通过测试客户端和最近接入点之间的链接，识别 AP 名称、信道和安全性，观察授权和相关进程并监管关键 AP 和网络统计，从而了解客户端如何连接到 Wi-Fi 基础架构。

分析有线 LAN 基础架构
确保您的有线局域网配置正确，并按设计运行。找到最近的交换机、端口和 VLAN。监测交换机端口进出流量。确定您的 DHCP 和 DNS 服务器的性能问题。找到网关，并监测丢弃率和错误率。发现连接至局域网的设备。

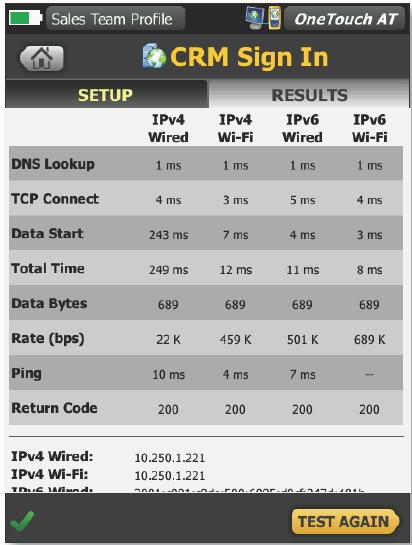

测量网络服务性能
通过测量可用性和响应，了解网络服务或基于服务器的应用程序是否为产生所报告问题的根源。选择适合您的服务或应用程序的性能测试： ping (ICMP)、连接 (TCP)、网络 (HTTP)、文件 (FTP)、多播 (IGMP)、视频 (RTSP) 或电子邮件 (SMTP)。点击主页上的图标，获取应用程序性能的详细分解说明，包括 DNS 查寻时间、服务器响应时间、以及数据速率。测定值同时显示，以轻松进行有线 /Wi-Fi 和 IPv4/IPv6 性能对比。以下为几个示例： ping（拼接）您的 WLAN 控制器，连接至 VoIP 呼叫管理器上的端口 2000，下载具有 Web 界面的应用程序页面，从服务器上传或下载文件，订阅多播组，访问点播流媒体视频服务器中的视频内容，或者向您的手机发送文本消息电子邮件。

测试本地和基于云的服务
了解网络服务的性能和在本地数据中心、企业内联网服务器上或通过公共网络访问的服务器上托管的基于服务器的应用程序的性能。通过将测试图标放置在 OneTouch AT 主页的相应层内，按照地点组织测试。测定不同层的服务水平，找出问题。

诊断 IPv6 网络故障
OneTouch AT 服务测试支持 IPv6，因此您可以轻松比较和对比您的 IPv4 和 IPv6 有线和无线网络的性能。

保存测试结果
将 AutoTest 性能数据保存在 PDF 报告中，与同事或外部当事方分享，作为故障凭据记录、进行基准测试的历史性能记录、以及新的基础设施部署结束后的认证报告。

专门针对现场测试
OneTouch AT 专为网络测试和网络支持专业人员设计。实用的测试和管理工具包括 web 浏览器、Telnet/SSH 客户端、线缆音频发生器、光纤接头检查照相机和 webcam 支持。持久耐用的平台为长年在恶劣环境中运行提供可靠保障。

OneTouch AT Network Assistant 版本 2Fluke Networks 即将发布 OneTouch AT Network Assistant 的重大软件更新程序。该软件版本增加了支持重要应用程序的新功能：Ethernet 链路配置和性能评估、桌面 VoIP 故障排除、BYOD 和 Wi-Fi 管理以及网络基础设施故障排除。

应用	新版本 2 支持功能
端对端的 Ethernet 链路配置和性能评估	有线性能测试：RFC 2544 导出关键性能指标测量值 – 吞吐量、丢帧、延时和抖动 – 速率最高可为 1 Gbps。本地至远端对等设备测试：用第二个 OneTouch AT 作为远端设备进行双向测试。本地至远端反射器测试：用 LinkRunner AT 2000 或同类设备作为远端设备进行往返测试。请参见下图：
桌面 VoIP 故障排除	VoIP 分析测试：在线 VoIP 会话监测、并具有逐步洞察 VoIP 调用进程和测量呼叫质量（MOS 得分） VoIP 捕获：使用 ClearSight Analyzer 软件或等效软件，在线捕获数据包级别 VoIP 分析的语音对话。
BYOD 和 Wi-Fi 管理	Wi-Fi 分析：自动搜索 Wi-Fi 设备（包括 BYOD 和 802.11ac 设备）和设备性能，并将结果与在线分析的发现结果相互联系。 Wi-Fi 性能测试：Wi-Fi 和有线测量关键性能指标 – 速率、丢帧、延时、抖动 – 从本地 OneTouch AT 到远端 OneTouch AT 对等设备或远端 LinkRunner AT 反射器。 Wi-Fi 捕获：利用 ClearSight Analyzer 软件、AirMagnet WiFi Analyzer 软件或同类软件捕获数据包级分析所需的 Wi-Fi 流量。
网络基础设施故障排除	路径分析：洞察用户与应用程序服务器之间的 2 层和 3 层的路径，包括每次跳跃的响应时间。多端口统计信息：发现关键层 2 交换机端口属性，包括状态（上行/下行）、速度/双工、利用率、问题、VLAN 和主机。
版本 2 软件计划于 2013 年夏季发布。所有的金牌支持服务用户作为会员都可获得。

OneTouch 产品系列对比

摘要	1T-1000	1T-1500	1T-2000	1T-3000
双 10/100/1000 Mbps RJ45 端口	●	●	●	●
双 100/1000 Mbps 光纤 SFP 端口	●	●	●	●
铜缆和光纤测试、有线分析和有线工具（端口扫描、路径分析、多端口统计信息）	●	●	●	●
802.11 a/b/g/n 2.4/5 GHz Wi-Fi 适配器			●	●
802.11ac 搜索、连接和定位			●	●
Wi-Fi 测试、Wi-Fi 分析和 Wi-Fi 工具（命名、授权、连接、定位）			●	●
10/100 RJ45 管理端口	●	●	●	●
测试工具（浏览器、TELNET/SSH、音频发生器¹、闪存端口、FiberInspector/网络摄像头²、性能对等点）	●	●	●	●
VoIP 分析（在线铜缆和光纤）	●	●	●	●
服务测试（DHCP、 DNS、ICMP、TCP）	● （有线）	● （有线）	● （有线和?Wi-Fi）	● （有线和?Wi-Fi）
数据包捕获（单端口、双端口、在线、VoIP、自动测试、Wi-Fi）		●（有线）		●（有线和?Wi-Fi）
高级测试（HTTP、FTP、IGMP、RTSP、SMTP、性能³）		●（有线）		●（有线和?Wi-Fi）
标准附件（AC 适配器、接线图适配器 #1、RJ45 跨线和耦合器、入门指南、用户手册、背带和便携包）	●	●	●	●
捕获和其它测试附件（SD 卡、用于 PC 的 USB SD 读卡器、USB 闪存驱动器、接线图适配器 #2 – #6、两个 SX 光纤收发器）		●		●
Wi-Fi 附件（附带装配夹的外置定向天线）			●	●

¹音频发生器包括：模拟和 IntelliTone? 音调产生。需要一个兼容音频探头（未随附）。
²需要一个 FiberInspector? USB 视频显微镜或 USB 网络摄像头（未随附）。
³性能测试包括：从本地测试仪（OneTouch AT）到远程对等点（另一个 OneTouch AT）的端对端路径性能测量或远程反射器（一个 LinkRunnerTM AT 2000或等效器件）。这些型号（含有这些远端的套件）不含远程测试仪。

福禄克Fluke Onetouch AT型号和配件

型号/名称	说明
1T-1000	OneTouch AT Network Assistant，附带铜/光纤 LAN 选件，包括模块和测试架、测试架便携带、交流适配器和电源线、接线图适配器 #1、RJ45 耦合器、RJ45 转接线、附件袋、便携箱、入门手册以及带有用户手册的资源 CD 参考图片
1T-2000	OneTouch AT Network Assistant，附带铜/光纤 LAN 和 Wi-Fi 选件，包括模块和测试架、测试架便携带、交流适配器和电源线、接线图适配器 #1、RJ45 耦合器、RJ45 转接线、带有安装夹的外部定向天线、附件袋、便携箱、入门手册以及带有用户手册的资源 CD 参考图片
1T-3000	OneTouch AT Network Assistant，附带铜/光纤 LAN、Wi-Fi、在线和捕获选件，包括模块和测试架、测试架便携带、交流适配器和电源线、接线图适配器 #1 – #6、RJ45 耦合器、RJ45 转接线、带有安装夹的外部定向天线、SD 卡、USB SD 读卡器、USB 闪存驱动器、2 个 1000BASE-SX SFP 光纤收发器、附件袋、便携箱、入门手册以及带有用户手册资料的CD 参考图片
1T-1500	OneTouch AT Network Assistant，附带铜缆/光纤 LAN、数据包捕获和高级测试选项，包括模块和测试仪器、框架背带、交流适配器和线缆、布线图适配器 #1 – #6、RJ45 耦合器、RJ45 跳接线、SD 卡、USB SD 读卡器、USB 闪存盘、两个 1000BASE-SX SFP 光纤收发器、便携配件袋、便携包、快速入门指南和附有用户手册的资源 CD。参考图片
1T-2000/GLD（仅在美国销售）	OneTouch AT 1T-2000，附带 1 年的金牌支持
1T-3000/GLD（仅在美国销售）	OneTouch AT 1T-3000，附带 1 年金牌支持

1T-1500 (局域网验收套包）OneTouch AT Network Assistant，附带铜缆/光纤 LAN、数据包捕获和高级测试选项，包括模块和测试框架、框架背带、交流适配器和线缆、布线图适配器 #1 – #6、RJ45 耦合器、RJ45 跳接线、SD 卡、USB SD 读卡器、USB 闪存盘、两个 1000BASE-SX SFP 光纤收发器、便携配件袋、便携包、快速入门指南和附有用户手册的资源 CD。

捆包

型号/名称	说明
1T-3000-FI	OneTouch AT 1T-3000，附带 FI-1000 FiberInspector? USB 视频探头，包括视频探头端头
1T-3000-CSA	OneTouch AT 1T-3000，附带含 ClearSight? 分析仪软件的 CD，用于解码 Microsoft Windows PC 上捕获的数据包
1T-3000-LRAT2KIT	OneTouch AT 1T-3000，附带 LinkRunner? AT 2000 扩展测试套件。参考图片
1T-3000-ACK-LRAT2	OneTouch AT 1T-3000，附带 Network Tech 问题诊断套件，还包括一个 AirCheck? Wi-Fi 测试仪和一个 LinkRunner? AT 2000 测试仪。参考图片
1T-3000-ESLSI-LRAT	OneTouch AT 1T-3000，附带 EtherScope? LAN 分析仪，包括有光纤和 ProVision?/RFC2544 选件以及 LinkRunner? AT 2000 测试仪

1T-1500-LRAT2	OneTouch AT 1T-1500，以及 LinkRunner? AT 2000 测试仪。 ?参考图片
1T-1500-2PK	两套完整 OneTouch AT 1T-1500 工具套件。参考图片

1T-3000-OFP-QUAD：OneTouch AT 1T-3000, 附带 OptiFiber Pro Quad OTDR 模块、四根启动线缆（50μm SC/LC、50μm SC/SC、9μm SC/LC、9μm SC/SC）、两个 IBC 一键式清洁器 (1.25mm、2.5mm) 和便携箱。参考图片

选件

型号/名称	说明
1T-WLAN-OPT	OneTouch AT Wi-Fi 升级选件，包括带有安装夹的外部定向天线和选件激活说明（用于 1T-1000 型号）
1T-CAP-ADV-OPT	OneTouch AT 数据包捕获和高级测试升级选件，包括接线图适配器 #2 – #6、SD 卡、USB SD 读卡器、USB 闪存、2 个 1000BASE-SX SFP 光纤收发器以及选件激活说明（用于 1T-1000/2000 型号）
1T-WLAN-CAPADV-OPT	OneTouch AT Wi-Fi、数据包捕获和高级测试升级选件，包括带有安装夹的外部定向天线、接线图适配器 #2 – #6、SD 卡、USB SD 读卡器、USB 闪存、2 个 1000BASE-SX SFP 光纤收发器以及选件激活说明（用于 1T-1000 型号）

零配件

型号/名称	说明
OFP-FI	带有套装隔板和视频探头端头的 FiberInspector? USB 视频探头
SFP-1000SX	带有 DDM 的 1000BASE-LS 光纤 SFP 收发器（850 nm，多模）
SFP-1000LX	带有 DDM 的 1000BASE-LX 光纤 SFP 收发器（1310 nm，单模）
SFP-1000ZX	带有 DDM 的 1000BASE-LZ 光纤 SFP 收发器（1550 nm，单模）
SFP-100FX	带有 DDM 的 100BASE-FX 光纤 SFP 收发器（多模）
MT-8200-63A	IntelliTone 200 探头包括： IntelliTone 200 探头、RJ11 和 RJ 45 跳线、系索、用户光盘和快速使用指南以及 9 伏电池
1T-ANT	OneTouch AT 备用外部定向 Wi-Fi 天线（适合 1T-2000/3000 型号）
WIREVIEW 1	电缆识别器接线图 #1
WIREVIEW 2-6	电缆识别器接线图 #2-6
1T-2000-MOD	OneTouch AT 模块仅有铜/光纤 LAN 和 Wi-Fi 选件，包括模块、接线图适配器 #1、RJ45 耦合器、RJ45 转接线、带有安装夹的外部定向天线、附件袋、入门手册以及带有用户手册的资源 CD（不包括 TFS 主机）。参考图片
1T-3000-MOD	OneTouch AT 模块仅有铜/光纤 LAN、Wi-Fi、在线和捕获选件，包括模块、接线图适配器 #1 – #6、RJ45 耦合器、RJ45 转接线、带有安装夹的外部定向天线、SD 卡、USB SD 读卡器、2 个 1000BASE-SX SFP 光纤收发器、附件袋、入门手册以及带有用户手册的资源 CD（不包括 TFS 机箱）。参考图片
TFS	TFS 主机和电池
TBS-BAT	TFS 电池
TFS-CHGR	TFS 交流适配器/转换器
TFS-HSTRAP	TFS 便携带

支持

型号/名称	说明
GLD-1T	1-Year Gold Support coverage for any OneTouch AT Network Assistant
GLD3-1T	3-Years of Gold Support coverage for any OneTouch AT Network Assistant

福禄克Fluke Onetouch AT技术规格

常规
尺寸（模块和电池已安装）	10.3 英寸 x 5.3 英寸 x 2.9 英寸（26.2 厘米 x 13.5 厘米 x7.3 厘米）
重量（模块和电池已安装）	3.5 磅（1.6 千克）
显示屏	5.7 英寸（14.5 厘米）LCD，带有投射式电容触摸屏，480 x 640 像素
交流适配器	输入： 100-240 Vac, 50-60 Hz, 1.0 A 输出： +15 Vdc, 2.0 A
电池类型	锂离子电池组，7.2 V
电池寿命	依据使用类型的不同，大约 3-4 小时测试仪关闭时电量从 10% 充到 90% 需要 4 小时
内存	内置：系统和用户文件间共享 2 GB SD 卡：为实现最佳性能选择的 4 GB 容量、品牌和型号 USB 2.0 A 型端口：适用于 USB 大容量存储设备

网络端口
网络分析端口	两种 RJ-45 10/100/1000BASE-T 以太网 2 个小型可插拔 (SFP) 100BASE-FX/1000BASE-X Ethernet
管理端口	一种 RJ-45 10/100BASE-T 以太网
所支持的网络标准	IEEE 10BASE-T、IEEE 100BASE-T、IEEE 1000BASE-T、IEEE 100BASE-FX、IEEE 1000BASE-X
RFC 和标准 MIB 使用了	1213、1231、1239、1285、1493、1512、1513、1643、1757、1759、2021、2108、2115、2127、2233、2495、2515、2558、2618、2737、2790、2819、3592、3895、3896、4188、4502。
不可连接到电话网络	OneTouch AT 分析仪并非设计用于连接电话网络。OneTouch AT 分析仪并非设计用于连接 ISDN 线路。除非通过符合监管机构要求的计算机网络调制解调器设备，否则不得连接到电话网络或 ISDN 线路。

Wi-Fi 适配器
数据传输速率	802.11a： 6/9/12/24/36/48/54 Mbps 802.11b： 1/2/5.5/11 Mbps 802.11g： 6/9/12/24/36/48/54 Mbps 802.11n (20 MHz)： MCS0-23，达 216 Mbps 802.11n (40 MHz)： MCS0-23，达 450 Mbps
工作频率	2.412 ~ 2.484 GHz（工业、科学、医学频段） 5.170 ~ 5.825 GHz
安全性	64/128 位 WEP 密钥、WPA、WPA2、802.1X
传送输出功率（±2 dBm 容差，最大功率随信道和具体国家法规而变化）	802.11a： 12 dBm ± 2 dBm @ 54 Mbps 802.11b： 17 dBm ± 2 dBm @ 11 Mbps 802.11g： 16 dBm ± 2 dBm @ 54 Mbps 802.11gn HT20： 16 dBm ± 2 dBm @ MCS0 802.11gn HT20： 15 dBm ± 2 dBm @ MCS7 802.11gn HT40： 15 dBm ± 2 dBm @ MCS0 802.11gn HT40： 14 dBm ± 2 dBm @ MCS7 802.11an HT20： 15 dBm ± 2 dBm @ MCS0 802.11an HT20： 12 dBm ± 2 dBm @ MCS7 802.11an HT40： 14 dBm ± 2 dBm @ MCS0 802.11an HT40： 11 dBm ± 2 dBm @ MCS7
接收灵敏度（±2 dBm 容差）	802.11a： -81 dBm ± 2 dBm @ 54 Mbps 802.11b： -92 dBm ± 2 dBm @ 11 Mbps 802.11g： -82 dBm ± 2 dBm @ 54 Mbps 802.11gn HT20： -79 dBm ± 2 dBm @ MCS7 802.11gn HT40： -76 dBm ± 2 dBm @ MCS7 802.11an HT20： -78 dBm ± 2 dBm @ MCS7 802.11an HT40： -74 dBm ± 2 dBm @ MCS7
功耗（典型）	发送： 80 mA 接收： 350 mA

Wi-Fi 天线
内置 Wi-Fi 天线	三个内置 2.4 GHz、1.1 dBi 峰值、5 GHz、3.2 dBi 峰值天线
外置定向天线	天线，频率范围 2.4 – 2.5 和 4.9 – 5.9 GHz。 2.4 GHz 频带的最小增益为 5.0 dBi 峰值，以及 5 GHz 频带的 7.0 dBi 峰值。
外置天线连接器（外置天线端口只接收，不发送）	反向 SMA

环境和监管
工作温度	32°F 至 122°F（0°C 至 50°C）
电池充电温度	32°F 至 104°F（0°C 至 40°C）
贮存温度	-40°F 至 160°F（-40°C 至 71°C） -4°F 至 122°F（-20°C 至 50°C）（充电时间超过 1 周）
工作相对湿度（% RH 无冷凝）	5 % 至 45 % 32°F 至 122°F（0°C 至 50°C）： 5 % 至 75 % 32°F 至 104°F（0°C 至 40°C）： 5 % 至 95 % 32°F 至 86°F（0°C 至 30°C）：
冲击和振动	符合 3 类设备的 MIL-PRF-28800F 要求
安全	CAN/CSA-C22.2 No. 61010-1-04, IEC 61010-1:2001
操作高度	13,123 英尺（4,000 米）、10,500 英尺（3,200 米）带交流适配器
存储高度	39,370英尺 (12,000 m)
污染等级	2
EMC	EN 61326-1:2006

电缆
电缆类型	100 Ω 非屏蔽双绞线 (UTP) LAN 线缆。 100 Ω 非屏蔽或屏蔽双绞线 (SeTP) LAN 线缆。 TIA 类别3、4、5、5e 和 6： ISO 等级 C、D、E 和 F。
线缆长度测量	可测量的线缆长度从 3 英尺（1 米）到 656 英尺（200米）。精度： ± 6 英尺（± 2 米）或 5%，以较大值为准。长度测量以 CAT 5e 线缆的额定传播速度 (NVP) 为基础。

设置
有线	速度、双工、PoE、802.1X、IPv4 地址、IPv6 地址、MAC 地址（端口 A 可由用户更改）、VLAN
Wi-Fi	频段（2.4 和/或 5 GHz）、授权默认、扫描或连接、SSID、安全性、IPv4 地址、IPv6 地址、MAC 地址（Wi-Fi 适配器可由用户更改）
SNMP	v1、v2、v3
管理端口	IPv4 地址
语言（用户界面）	中文（简体）、英语、法语、德语、日语、葡萄牙语、俄语、西班牙语

网络测试
基础架构	OneTouch 仪器、线缆、PoE、Wi-Fi 分析、最近的交换机、Wi-Fi 连接、网关、DHCP 服务器、DNS 服务器、发现
服务	Ping (ICMP)、连接 (TCP)、Veri-Fi?、web (HTTP)、文件 (FTP)、多播 (IGMP)、视频 (RTSP)、电子邮件 (SMTP)

测试工具
捕获	连接（端口 A、A 和 B、在线）过滤器（MAC、VLAN、IP 地址、端口、IPv6）文件大小（1 MB 到 2 GB）帧片大小（64 B 到 1518 B）在线速度/双工（10/100/1000 Mbps，半/全）
浏览器	全/移动，代理开/关
Telnet/SSH	用户名/密码（用于 SSH）
音频发生器	IntelliTone?，模拟 400 Hz，模拟 1 kHz
Flash 交换机端口	1s、2s、3s
FiberInspector?/Webcam	实时、暂停、扩展（用于光纤）、保存

文件工具
配置文件	保存、删除、重命名、导出、导入、加载
AP 授权	保存、删除、重命名、导出、导入、加载
报告	保存、删除、重命名、导出、导入、查看
屏幕	保存、删除、重命名、导出、导入、查看

认证和合规
	Conformite Europeene. 符合欧盟和欧洲自由贸易协会 (EFTA) 的要求。
	通过加拿大标准协会的认证
	符合相关澳大利亚标准

Wi-Fi Certified Countries

带有 Wi-Fi 功能 (802.11) 的 OneTouch AT Network Assistant 是受监管的测试仪器，仅批准发货和销售到以下国家和地区。在下面没有列出的国家和地区，可发货和销售不带 Wi-Fi 的有线型号。

澳大利亚
奥地利
比利时
保加利亚
加拿大
智利
中国
塞浦路斯
捷克
丹麦
爱沙尼亚
芬兰
法国

德国
香港
匈牙利
冰岛
意大利
爱尔兰
日本
哈萨克斯坦
拉脱维亚
立陶宛
卢森堡
马耳他
墨西哥

摩洛哥
荷兰
新西兰
挪威
秘鲁
菲律宾
波兰
葡萄牙
波多黎各
罗马尼亚
俄罗斯
南非
新加坡
